    7. 三维坐标系-加强三维空间认识

    # threejs三维坐标系—加强三维空间认识

    视频讲解 (opens new window)

    本节课的目的就是为了加强大家对threejs三维空间的认识。

    # 辅助观察坐标系

    THREE.AxesHelper()的参数表示坐标系坐标轴线段尺寸大小,你可以根据需要改变尺寸。

    // AxesHelper:辅助观察的坐标系
    const axesHelper = new THREE.AxesHelper(150);
    scene.add(axesHelper);


    # 材质半透明设置

    设置材质半透明,这样可以看到坐标系的坐标原点。

    const material = new THREE.MeshBasicMaterial({
        color: 0x0000ff, //设置材质颜色
        transparent:true,//开启透明
        opacity:0.5,//设置透明度
    });


    # AxesHelper的xyz轴

    three.js坐标轴颜色红R、绿G、蓝B分别对应坐标系的x、y、z轴,对于three.js的3D坐标系默认y轴朝上。

    # 设置模型在坐标系中的位置或尺寸

    通过模型的位置、尺寸设置,加深3D坐标系的概念。

    测试:设置长方体xyz不同方向尺寸

    // 设置几何体长宽高,也就是x、y、z三个方向的尺寸
    //对比三个参数分别对应xyz轴哪个方向
    new THREE.BoxGeometry(100, 60, 20);


    测试:改变位置

    // 设置模型mesh的xyz坐标
    mesh.position.set(100,0,0);


    # 改变相机参数——预览新的渲染效果

    你可以尝试源码中改变相机的参数,看看场景中的物体渲染效果怎么变化。

    相机放在x轴负半轴,目标观察点是坐标原点,这样相当于相机的视线是沿着x轴正方向,只能看到长方体的一个矩形平面。

    camera.position.set(-1000, 0, 0);
    camera.lookAt(0, 0, 0);

    // 相机视线沿着x轴负半轴,mesh位于相机后面,自然看不到
    camera.position.set(-1000, 0, 0);
    camera.lookAt(-2000, 0, 0);


    相机far偏小,mesh位于far之外,物体不会显示在画布上。

    // const camera = new THREE.PerspectiveCamera(30, width / height, 1, 3000);
    // 你可以进行下面测试,改变相机参数,把mesh放在视锥体之外,看看是否显示
    // 3000改为300,使mesh位于far之外,mesh不在视锥体内,被剪裁掉
    const camera = new THREE.PerspectiveCamera(30, width / height, 1, 300);

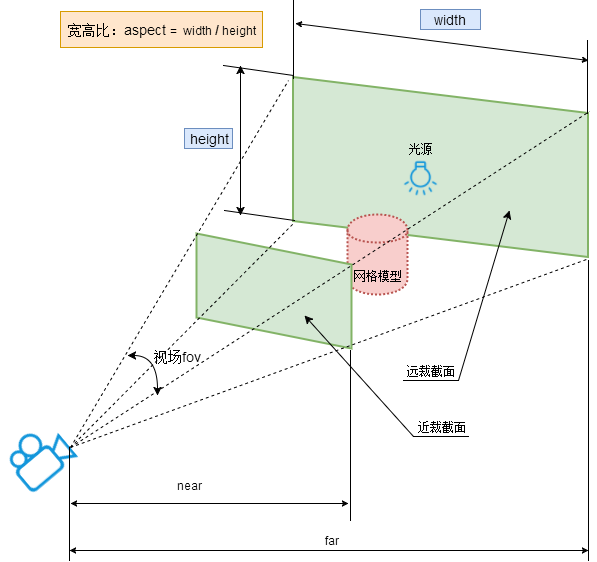

    视锥体
