顶点着色器

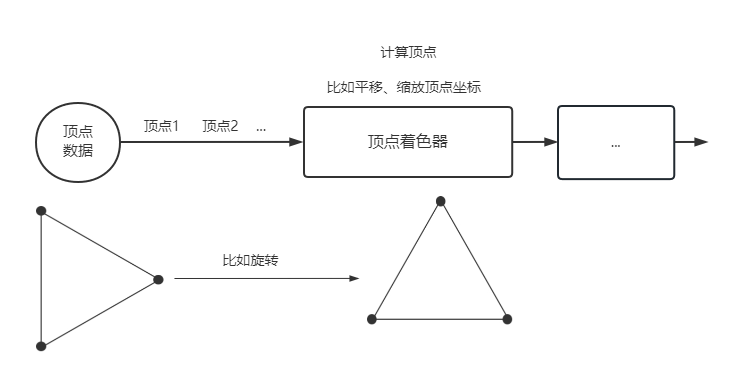

你把渲染管线想象为工厂的一条流水线，顶点着色器想象为流水线上一个的工位。

GPU渲染管线上提供的顶点着色器单元的功能就是计算顶点，所谓计算顶点，简单点说，就是对顶点坐标x、y、z的值进行平移、旋转、缩放等等各种操作。

顶点着色器代码

GPU渲染管线上的顶点着色器功能单元，可以执行WGSL着色器语言编写的代码。

所有顶点数据经过顶点着色器这个工位时候，都会执行顶点着色器代码中顶点计算的函数，比如平移顶点坐标，比如放大顶点坐标，具体怎么改变顶点数据，看你怎么写的顶点着色器代码。

@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32> {
    var pos2 = vec4<f32>(pos,1.0);//pos转齐次坐标
    pos2.x -= 0.2;//偏移所有顶点的x坐标
    return pos2;
}

WGSL着色器代码形式

在JavaScript或Typescript写的WebGPU代码时候，按照语法要求，WGSL着色器的代码，要以字符串的形式存在。

如果你直接在单引号或双引号表示的字符串里面写WGSL代码，实现字符串的多行书写，需要用+号码连接，不是很方便的。

const str = '@vetex'
    + 'fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32> {'
    + '    return vec4<f32>(pos,1.0);'
    + '}'

使用ES6的语法模板字符串``(反引号)，实现字符串的多行书写很方便。

// 顶点着色器代码
const vertex = `
@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32> {
    return vec4<f32>(pos,1.0);
}
`

反引号里面写顶点着色器代码

Tab键上面的一个按键输入反引号,实现JavaScript模板字符串``语法

const vertex = `以字符串形式写WGSL代码`

@vertex

@vertex表示字符串vertex里面的代码是顶点着色器代码，在GPU渲染管线的顶点着色器单元上执行。

const vertex = `
@vertex
`

为了方便单独管理WGSL着色器代码，你可以创建一个shader.js文件，在里面写着色器代码。

const vertex = `
@vertex
`
export { vertex }

fn关键字声明一个函数

fn关键字声明一个函数，命名为main，作为顶点着色器代码的入口函数。fn关键字类似JavaScript语言的function关键字，用来声明一个函数

@vertex
fn main(){
}

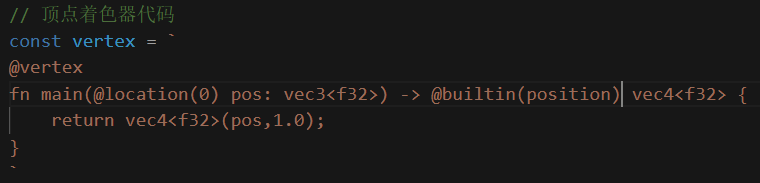

vscode插件 可视化WGSL语法

搜索关键词WGSL，安装插件WGSL和WGSL Literal。

着色器代码之前设置/* wgsl */，可是使WGSL代码显示为不同的颜色，更方便预览学习。

// 顶点着色器代码
const vertex = /* wgsl */`
@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32> {
    return vec4<f32>(pos,1.0);
}
`

location关键字

location是WGSL语言的一个关键字，通用用来指定顶点缓冲区相关的顶点数据，使用location的时候需要加上@符号前缀，@location()小括号里面设置参数。

main函数的参数@location(0)表示你GPU显存中标记为0的顶点缓冲区中顶点数据。

@vertex
fn main(@location(0)){
}

执行@location(0) pos给main函数参数@location(0)表示的顶点数据设置一个变量名pos。

@vertex
fn main(@location(0) pos){
}

顶点变量的数据类型

可以用三维向量vec3的三个分量表示顶点的x、y、z坐标。

执行@location(0) pos: vec3<f32>给main函数参数pos设置数据类型，vec3表示pos变量的数据类型是三维向量vec3，<f32>表示三维向量x、y、z四个属性的值都是32位浮点数。

@vertex
fn main(@location(0) pos: vec3<f32>){
}

注意@location(0)对应WebGPU传过来的顶点是三个为一组，所以顶点着色器代码中pos变量的数据类型，用三维向量表示，如果WebGPU中传过来的顶点数据，两个为一组，比如只有x和y坐标，没有z坐标，书写形式就是@location(0) pos: vec2<f32>。

vec3顶点坐标转vec4齐次坐标

在WGSL顶点着色器代码中，很多时候会用四维向量vec4表示顶点的位置坐标，vec4第四个分量默认值一般是1.0，vec4相比vec3多了一个分量，你可以把vec4形式的坐标称为齐次坐标，是WGSL内部一个常用语法形式格式。

@vertex
fn main(@location(0) pos: vec3<f32>){
    var pos2 = vec4<f32>(pos,1.0);//pos转齐次坐标
}

顶点计算后，return返回顶点数据

实际开发，一般会在main函数中，进行顶点计算，具体说就是，对顶点的坐标进行几何变换，比如平移、缩放、旋转等操作。

@vertex
fn main(@location(0) pos: vec3<f32>){
    var pos2 = vec4<f32>(pos,1.0);
    pos2.x -= 0.2;//偏移所有顶点的x坐标
}

渲染管线是一条流水线，顶点着色器处理好的顶点数据，最后需要通过关键字return返回，这样渲染管线的下个环节，就可以使用了。

@vertex
fn main(@location(0) pos: vec3<f32>){
    var pos2 = vec4<f32>(pos,1.0);
    pos2.x -= 0.2;
    return pos2;//返回顶点数据，渲染管线下个环节使用
}

如果你不需要在GPU顶点着色器中对顶点坐标进行变换，可以直接return返回即可

@vertex
fn main(@location(0) pos: vec3<f32>){
    return vec4<f32>(pos,1.0);//返回顶点数据，渲染管线下个环节使用
}

函数返回值数据类型

main函数return返回的变量，需要通过->符号设置函数返回值的数类类型,-> vec4<f32>表示函数返回的变量是浮点数构成的四维向量vec4。

@vertex
fn main(@location(0) pos: vec43<f32>) -> vec4<f32>{
    return vec4<f32>(pos,1.0);//返回顶点数据，渲染管线下个环节使用
}

内置变量position和@builtin关键字

position是WGSL语言的一个内置变量，所谓内置变量，就是说WGSL默认提供的变量，你不通过关键字var声明就可以使用。WGSL有很多内置变量，不同的内置变量有不同的含义，内置变量position表示顶点数据。

builtin是WGSL语言的一个关键字，使用location的时候需要加上@符号前缀，@location()小括号里面设置参数，参数一般是WGSL的某个内置变量，换句话就是当你使用内置变量的时候，一般需要通过@location()标记。

main函数的返回是顶点数据，这时候除了设置返回值数据类型，还需要设置@builtin(position),表明返回值是顶点位置数据。

@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32>{
    return vec4<f32>(pos,1.0);//返回顶点数据，渲染管线下个环节使用
}

本节课完成的一个最简单顶点着色器代码

后面课程讲解，会经常在此代码基础上增删代码，第一次学习，没有记住顶点着色器全部代码也没关系，初学者会在本代码基础增删代码即可。

const vertex = `
@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32>{
    return vec4<f32>(pos,1.0);
}
`

7小节代码体验测试

通过上面学习，你对顶点着色器代码的功能也有了一定了解，你可以在7小节完整代码基础上，改变顶点位置坐标，体验测试，这样印象更加深刻。

着色器代码块方法.createShaderModule()

shader.js文件中顶点着色器代码。

// 顶点着色器代码
const vertex = `
@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32> {
    return vec4<f32>(pos,1.0);
}
`
export { vertex }

通过GPU设备对象的.createShaderModule()方法，把顶点着色器代码转化为GPU着色器代码块对象。

// 引入顶点着色器vertex代码对应字符串
import { vertex } from './shader.js'
// 字符串形式的顶点着色器代码作为code属性的值
device.createShaderModule({ code: vertex })

渲染管线参数vertex.module属性

把顶点着色器代码块对象device.createShaderModule({ code: vertex })作为渲染管线参数vertex.module属性的值，这样就可以配置好渲染管线上顶点着色器功能单元，要执行的顶点着色器代码。

import { vertex } from './shader.js'
const pipeline = device.createRenderPipeline({
    vertex: {
        // 设置渲染管线要执行的顶点着色器代码
        module: device.createShaderModule({ code: vertex }),
        entryPoint: "main"
    },
});

entryPoint属性

实际开发中，一般需要通过entryPoint属性指定顶点着色器代码的入口函数，入口函数名字你可以自定义,课程中习惯性设置为main。

const pipeline = device.createRenderPipeline({
    vertex: {
        module: device.createShaderModule({ code: vertex }),
        entryPoint: "main"//指定入口函数
    },
});

const vertex =  /* wgsl */`
@vertex
fn main(@location(0) pos: vec3<f32>) -> @builtin(position) vec4<f32> {
    return vec4<f32>(pos,1.0);
}
`
