    12. attribute自定义顶点变量

    # attribute自定义顶点变量

    下面给大家讲解,怎么给threejs几何体BufferGeometry自定义任意类型的顶点数据,同时顶点着色器代码里面声明一个同名的attribute顶点变量。

    顶点.size属性

    const geometry = new THREE.BufferGeometry();
    geometry.attributes.size = new THREE.BufferAttribute(sizes, 1);


    着色器顶点size变量

    // 顶点着色器代码
    const vertexShader = `
    attribute float size;//着色器size变量
    void main(){
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `



    # 知识回顾:顶点数据

    前面基础课程 (opens new window)关于BufferGeometry,介绍过顶点位置、颜色、UV、法向量等数据。

    geometry.attributes.position
    geometry.attributes.color
    geometry.attributes.uv
    geometry.attributes.normal


    通过本章节前面学习,大家知道,ShaderMaterial默认会提供几个顶点数据的内置变量,比如顶点位置position、顶点颜色color、顶点UV坐标uv。

    attribute vec3 position;// 默认提供,不用自己写
    attribute vec3 color;// 默认提供,不用自己写
    attribute vec2 uv;// 默认提供,不用自己写

    // 顶点着色器代码
    const vertexShader = `
    void main(){
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `


    上面两个知识点,确保你都非常熟悉以后,你可以跟着视频学习进行下面内容,也就是自定义几何体任意类型的顶点数据。

    # 问题思考

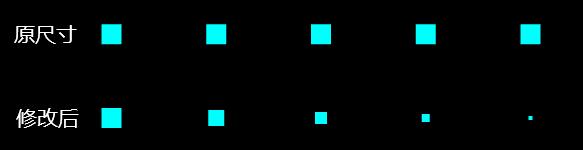

    大家思考一个问题,使用Points渲染几何体顶点数据的时候,怎么能让每一个顶点对应的方形点尺寸不同,你可以打开课件案例源码,预览下效果,然后自己尝试修改上节课的代码,实现下图的效果。

    # 1. 自定义顶点数据geometry.attributes.size

    模仿顶点位置坐标geometry.attributes.position的自定义,给几何体BufferGeometry自定义一个顶点size数据geometry.attributes.size。

    size里面的每个顶点数据表示对应Points方形点尺寸gl_PointSize的缩放倍数。

    const geometry = new THREE.BufferGeometry();
    const vertices = new Float32Array([
        0, 0, 0, //顶点1坐标
        25, 0, 0, //顶点2坐标
        50, 0, 0, //顶点3坐标
        75, 0, 0, //顶点4坐标
        100, 0, 0, //顶点5坐标
    ]);
    //3个为一组,表示一个顶点的xyz坐标
    geometry.attributes.position = new THREE.BufferAttribute(vertices, 3);
    const sizes = new Float32Array([
        1.0, //顶点1对应方形点尺寸缩放倍数
        0.8, //顶点2
        0.6, //顶点3
        0.4, //顶点4
        0.2, //顶点5
    ]);
    // 1个数为一组表示对应顶点gl_PointSize的缩放倍数
    geometry.attributes.size = new THREE.BufferAttribute(sizes, 1);


    # 声明顶点尺寸size变量

    attribute float size;声明顶点尺寸变量size,因为只有一个分量,数据类型不需要用向量,用浮点数float即可。

    注意这里的着色器里面size变量和几何体的顶点尺寸属性geometry.attributes.sizesize名字保持一致,这样threejs才能从geometry获取geometry.attributes.size数据,传递给着色器变量size。

    // 几何体自定的size属性
    geometry.attributes.size = new THREE.BufferAttribute(sizes, 1);
    // 顶点着色器代码
    const vertexShader = `
    attribute float size;//着色器size变量
    void main(){
      ...
    }
    `


    # 每个方形点尺寸单独控制

    gl_PointSize = 20.0 * size;分别控制每个方形点的尺寸大小。

    // 顶点着色器代码
    const vertexShader = `
    attribute float size;
    void main(){
      gl_PointSize = 20.0 * size;
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `
