    3. 第一个WebGL案例

    # 第一个WebGL案例

    本节课给大家演示一个WebGL案例,就是在web页面上绘制一个方形点,虽然超级简单,但是可以把WebGL整个的代码结构,给你完美展示出来。

    # 创建一个Canvas画布

    创建一个Canvas画布,用于显示WebGL的渲染结果,canvas元素和div等元素一样是HTML的一个元素,区别地方在于,Canvas画布具有2D和3D绘图功能。

    // 宽高度
    <canvas id="webgl" width="500" height="500" style="background: #000;"></canvas>


    创建一个html文件,在里面body中插入一个canvas元素。

    <!DOCTYPE html>
    <html lang="en">
    <head>
        <meta charset="UTF-8">
        <title>使用WebGL绘制一个点</title>
    </head>
    <body>
        <canvas id="webgl" width="500" height="500" style="background: #000;"></canvas>
    </body>
    </html>


    # 获取webgl上下文

    <canvas id="webgl"></canvas>


    通过getElementById()方法获取canvas画布对象

    <script>
        const canvas= document.getElementById('webgl')
    </script>


    通过方法.getContext()获取WebGL上下文,然后你就可以通过返回的对象gl调用WebGL API,实现3D绘图。

    const gl = canvas.getContext('webgl');


    通过gl对象,可以调用各种WebGL API,通过这些WebGL API可以控制显卡GPU绘制3D图案。

    const gl = canvas.getContext('webgl');
    gl.drawArrays();
    gl.createShader();
    gl.shaderSource();
    gl.compileShader();
    gl.createProgram();
    gl.attachShader();
    gl.linkProgram();
    gl.useProgram();


    # 渲染管线概念

    入门WebGL,比较重要的一点就是建立渲染管线的概念。

    你可以把渲染管线想象为显卡GPU上的一条流水线,渲染管线上有不同的功能单元。WebGL渲染管线上的各个功能单元,可以通过刚刚介绍的通过WebGL API进行控制。

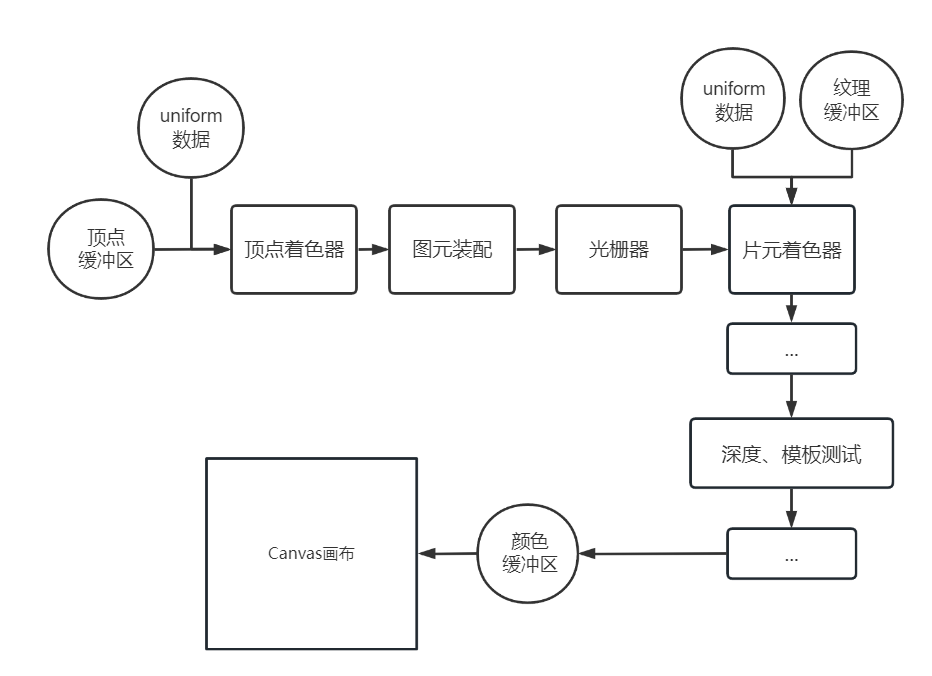

    webgl渲染管线

    整个渲染管线,是比较复杂的,本节课只要求知道渲染管线这个概念就行,更多具体细节,在下来WebGL课程中,会一一介绍。

    # 顶点着色器

    编写顶点着色器需要用到一门语言,就是前面提到的着色器语言GLSL ES。

    在js代码中,着色器GLSL代码,要使用字符串的形式表达。为了方便预览顶点着色器代码,咱们用模板字符串``的形式去写,模板字符串``的按键位于键盘Tab键的上面。

    const vertexShaderSource = `
    这里面写着色器GLSL ES代码
    `


    按照着色器语言习惯,创建一个名为main的主函数,前面使用关键字void类似C语言的语法,表示没有返回值。

    const vertexShaderSource = `
    void main(){

    }
    `


    gl_PointSize和gl_Position是内置变量,所谓内置变量,就是不用声明就可以使用。

    gl_PointSize表示渲染点的像素大小,注意用小数(浮点数)表示。

    gl_Position表示顶点的位置,值是四维向量vec4,比如表示(x,y,z)坐标,书写形式是vec4(x,y,z,1.0),按照语法规定,前面三个参数表示xyz坐标,最后一个参数是1.0。

    //顶点着色器源码
    const vertexShaderSource = `
    void main(){
        gl_PointSize = 20.0;
        gl_Position = vec4(0.0,0.0,0.0,1.0);
    }
    `


    顶点着色器代码就是在GPU上的顶点着色器功能单元执行。

    webgl渲染管线

    # 片元着色器

    片元着色器代码在GPU上的片元着色器功能单元执行。

    webgl渲染管线

    内置变量gl_FragColor用来设置片元(像素)颜色,以为本节课为例就是方形点的像素值。

    gl_FragColor的值是四维向量vec4,前面三个参数是颜色RGB值,第四个参数是透明度值,第一次学习先给一个1.0表示不透明就行。

    //片元着色器源码
    const fragShaderSource = `
    void main(){
        // 红色
        gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
    `


    # 编译着色器,并创建程序对象

    顶点着色器、片元着色器代码如果想在GPU上执行,需要先通过WebGL API进行编译处理,并创建一个程序对象program。

    学习建议:对于大部分同学学习的重点是着色器语言GLSL和渲染管线。如果你不是直接使用原生WebGL API做项目,或者封装3D引擎,你完全不需要记住这些API,只需要有个印象就行。

    对于下面代码,你只需要跟着课程过一遍就行,不要求记住,甚至复制粘贴一遍也无所谓。

    //创建顶点着色器对象
    const vertexShader = gl.createShader(gl.VERTEX_SHADER);
    //创建片元着色器对象
    const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
    //引入顶点、片元着色器源代码
    gl.shaderSource(vertexShader, vertexShaderSource);
    gl.shaderSource(fragmentShader, fragmentShaderSource);
    //编译顶点、片元着色器
    gl.compileShader(vertexShader);
    gl.compileShader(fragmentShader)
    //创建程序对象program
    const program = gl.createProgram();
    //附着顶点着色器和片元着色器到program
    gl.attachShader(program, vertexShader);
    gl.attachShader(program, fragmentShader);
    //链接program
    gl.linkProgram(program);
    //使用program
    gl.useProgram(program);


    # 绘制gl.drawArrays()

    通过程序对象program处理好上面着色器代码,你在网页上还不能看到渲染效果,还需要通过一个绘制的APIgl.drawArrays()来执行绘制。

    gl.drawArrays()在后面会经常用到,因为本节课例子太过简单,只能简单解释下gl.drawArrays()的参数。

    文档gl.drawArrays() (opens new window)

    gl.drawArrays(mode, first, count);


    参数1mode表示绘制模式,有多种模式,gl.POINTS表示绘制形式是点,后面还会介绍线和三角形。

    参数2first表示从第几个点开始绘制,本节课案例比较简单,只有一个点,设置0即可

    参数3count表示总共有多少点,本节课案例只提了一个点的坐标,所以设置为1。

    //开始绘制,显示器显示结果
    gl.drawArrays(gl.POINTS, 0, 1);


    # 封装一个着色器初始化函数

    初始化着色器的代码,可以封装在一个函数initShader中,因为后面每节课的案例,都会用到这段固定的代码。

    //初始化着色器
    const program = initShader(gl, vertexShaderSource, fragShaderSource);
    //开始绘制,显示器显示结果
    gl.drawArrays(gl.POINTS, 0, 1);
    //声明初始化着色器函数
    function initShader(gl, vertexShaderSource, fragmentShaderSource) {
        //创建顶点着色器对象
        const vertexShader = gl.createShader(gl.VERTEX_SHADER);
        //创建片元着色器对象
        const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
        //引入顶点、片元着色器源代码
        gl.shaderSource(vertexShader, vertexShaderSource);
        gl.shaderSource(fragmentShader, fragmentShaderSource);
        //编译顶点、片元着色器
        gl.compileShader(vertexShader);
        gl.compileShader(fragmentShader);
        //创建程序对象program
        const program = gl.createProgram();
        //附着顶点着色器和片元着色器到program
        gl.attachShader(program, vertexShader);
        gl.attachShader(program, fragmentShader);
        //链接program
        gl.linkProgram(program);
        //使用program
        gl.useProgram(program);
        //返回程序program对象
        return program;
    }


    # 练习测试

    你可以通过改变WebGL着色器代码内置变量gl_PointSize、gl_Position、gl_FragColor测试WebGL渲染效果的变化。

    gl_PointSize=20.0改为gl_PointSize=10.0,观察canvas画布上点的大小变化

    gl_Position =vec4(0.0,0.0,0.0,1.0)改为gl_Position =vec4(0.5,0.0,0.0,1.0),观察canvas画布上点的位置变化

    gl_FragColor=vec4(1.0,0.0,0.0,1.0)更改为gl_FragColor = vec4(0.0,0.0,1.0,1.0),观察屏幕canvas画布上点的颜色变化
