    1. 八叉树Octree扩展库介绍

    # 八叉树Octree扩展库介绍

    本章节学习八叉树Octree目的,是为了实现漫游的碰撞检测功能,比如遇到装障碍物被挡住、比如爬坡和上楼梯。

    你可以打开本节课的工厂漫游案例体验测试。

    本节课内容会比较多,不过大部分只是作为了解和扩展学习,你只需要你掌握下面3行代码即可。

    // 引入八叉树扩展库
    import { Octree } from 'three/examples/jsm/math/Octree.js';
    const worldOctree = new Octree();
    // 分割模型,生成八叉树节点
    worldOctree.fromGraphNode(模型对象);


    # 八叉树基本原理解释

    下面给大家简单介绍下八叉树 (opens new window)概念,初学者不要求记住具体细节,先有个印象就行。

    通过前面基础内容2.3. 网格模型(三角形概念) (opens new window)的学习,大家都知道网格模型Mesh本质是由三角形构成,三角形由顶点构成,这些三角形和自己的顶点数据分布在3D空间中。

    const geometry = new THREE.BoxGeometry(50,50,50);
    console.log('顶点位置数据',geometry.attributes.position);
    console.log('三角形顶点索引数据',geometry.index);

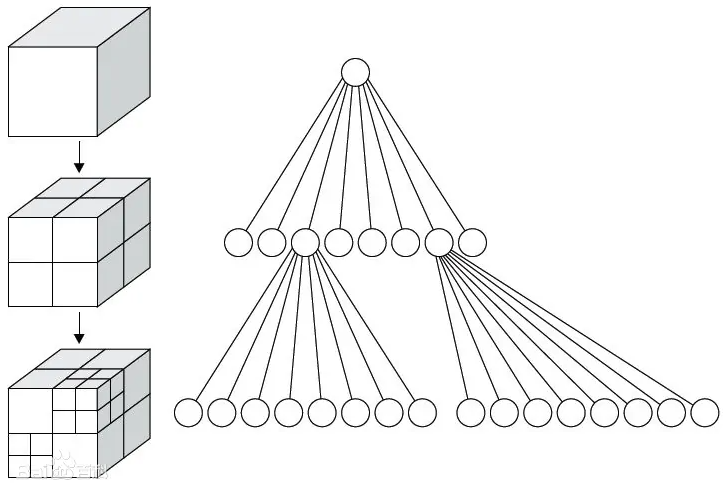

    如果整个3D模型用一个长方体空间来表示,在三维空间xyz三个方向,都分割一次,这样就可以得到8个小的长方体子空间。

    八叉树空间分割

    一个3D模型的三角形(顶点)分布在三维空间中,如果你用一个长方体来表示整个3d场景,当你分割为8个子空间的时候,每个子空间可以包含对应的三角形(顶点)数据。

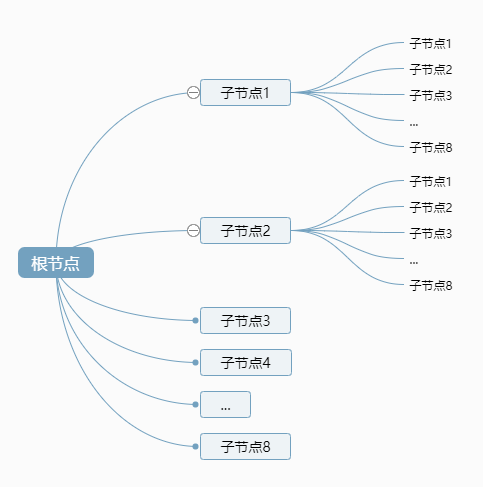

    每个子空间如果三角形(顶点)数量比较多,还可以继续分割,具体分割规则,你可以自定义,比如你可以规定,一个子空间包含的三角形数量只要大于8个就继续分割。这样一个个子空间可以构成一个树结构,整体来看,每个节点,分叉出来八个子节点。

    八叉树树结构

    # 项目引入Octree.js

    Three.js在目录/examples/jsm/math/下提供了一个八叉树相关的扩展库Octree.js。 npm安装threejs情况下,Octree.js扩展库引入路径。

    // 引入/examples/jsm/math/目录下八叉树扩展库
    import { Octree } from 'three/examples/jsm/math/Octree.js';


    在.html文件中,你也可以配置为其它任意路径引入方式

    <script type="importmap">
        {
    		"imports": {
    			"three": "../../../three.js/build/three.module.js",
                "three/addons/": "../../../three.js/examples/jsm/"
    		}
    	}
    </script>
    <script  type="module">
    import { Octree } from 'three/addons/math/Octree.js';
    </script>


    # 生成八叉树.fromGraphNode()

    实例化一个八叉树对象。

    const worldOctree = new Octree();


    .fromGraphNode()的参数是模型对象,比如一个mesh,或者多个mesh构成的层级模型。

    const gltf = await loader.loadAsync("../地形.glb");
    worldOctree.fromGraphNode(gltf.scene);


    执行.fromGraphNode()会对模型进行分割,分割为一个一个的小的长方体空间,构成一个八叉树。

    八叉树空间分割

    执行.fromGraphNode()会把一个3D模型,分割为8个子空间,每个子空间都包含对应的三角形或者说顶点数据,每个子空间还可以继续分割。

    具体分割规则非常复杂,不要求掌握,如果你有兴趣可以阅读Octree.js的源码,比如Octree.js会根据三角形数量决定是否分割一个子空间,比如一个子空间包含的三角形数量小于等于8个就不在分割,当然你也可以修改规则,作为初学者,也不要求记住,先有个印象就行。

    Octree.js文件中部分源码截取

    if ( len > 8 && level < 16 ) {
    	subTrees[ i ].split( level + 1 );
    }


    # 浏览器控制台打印八叉树

    浏览器控制台打印八叉树,查看分割的结果(不要求掌握,过一遍即可)。

    console.log('查看八叉树结构', worldOctree);

    • .box属性是包围盒Box3,描述当前分割的子空间位置和尺寸
    • .subTrees属性表示八叉树的子节点,类似threejs层级模型的children属性
    • 查看叶子结点(最后一层没有子对象的节点).triangles属性,可以看到包含的三角形数据

    # OctreeHelper可视化八叉树

    Three.js在目录/examples/jsm/helpers/下提供了一个可视化八叉树相关的扩展库OctreeHelper.js。

    import { OctreeHelper } from 'three/examples/jsm/helpers/OctreeHelper.js';

    //课程案例源码里面配置的路径
    import { OctreeHelper } from 'three/addons/helpers/OctreeHelper.js';

    const helper = new OctreeHelper( worldOctree );
    scene.add( helper );

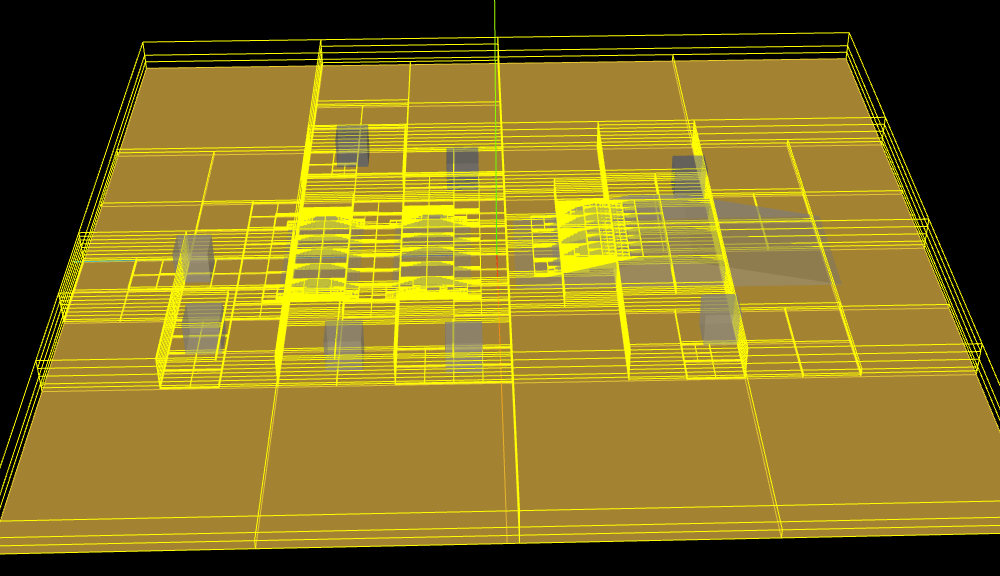

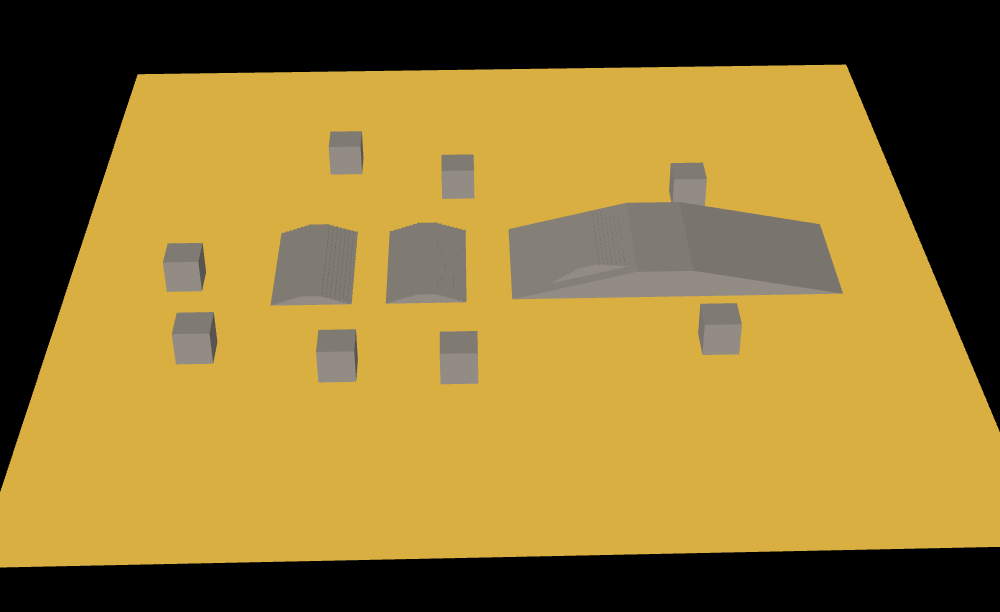

    八叉树分割前模型

    八叉树分割后模型
