    # 片元屏幕坐标gl_FragCoord.xy

    这节课给大家介绍下片元的屏幕坐标gl_FragCoord.xy。

    # 知识回顾:片元着色器

    顶点数据经过WebGL渲染管线图元装配和光栅化处理以后,会得到模型对应的一个个片元。

    比如一个三角形,经过光栅化处理,会获取到一个由片元拼出来一个三角形图案,这些片元,可以通过着色器代码设置像素颜色值gl_FragColor = 片元颜色。

    // 片元着色器代码
    const fragmentShader = `
    void main() {
        //所有片元都是同一种颜色
        gl_FragColor = vec4(0.0,1.0,1.0,1.0);
    }
    `


    # gl_FragCoord.xy片元屏幕坐标

    gl_FragCoord和gl_FragColor、gl_Position一样,都是着色器语言GLSL ES的内置变量,不用声明,可以直接使用。

    gl_FragCoord是一个四维向量vec4,本节课只介绍前面两个x、y分量gl_FragCoord.xy,gl_FragCoord.x表示片元x坐标,gl_FragCoord.y表示片元的y坐标,这里提醒大家,一定注意gl_FragCoord.xy的坐标系,不是平时你threejs代码里面的xyz世界坐标系。

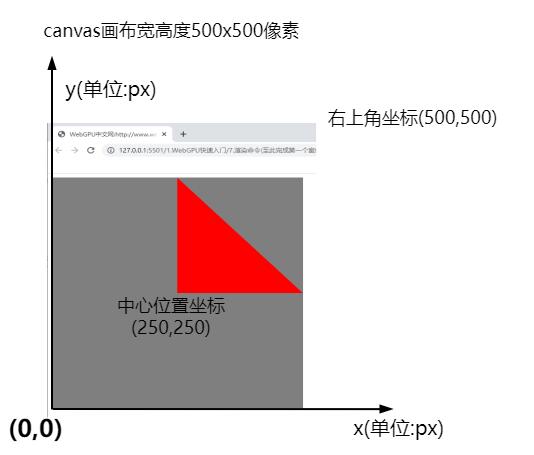

    gl_FragCoord.xy坐标系的坐标原点,位于threejs canvas画布的左下角,x轴水平向右,y轴竖直向上,单位是像素px。

    比如咱们代码中canvas画布的宽高度是500px、500px,右上角的坐标就是(500,500),中间就是(250,250)

    # 根据片元屏幕坐标设置颜色

    canvas画布总宽800px的情况下,以中间作为分界点,左半部分片元红色,右半部分片元蓝色。

    //根据片元的x坐标,来设置片元的像素值
    if(gl_FragCoord.x < 400.0){
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }else {
      gl_FragColor = vec4(0.0,0.0,1.0,1.0);
    }


    canvas画布总高600px的情况下,以中间作为分界点,上半部分片元红色,下半部分片元蓝色。

    //根据片元的x坐标,来设置片元的像素值
    if(gl_FragCoord.y < 300.0){
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }else {
      gl_FragColor = vec4(0.0,0.0,1.0,1.0);
    }


    根据片元x坐标,设置一个渐变色。

    // 片元沿着x方向渐变
     gl_FragColor = vec4(gl_FragCoord.x/800.0*1.0,0.0,0.0,1.0);


    # discard舍弃部分片元

    discard是着色器语言GLSL ES的一个关键字,用来控制片元着色器功能单元,舍弃某个片元。

    if(gl_FragCoord.x < 400.0){
      // 符合条件片元保留,并设置颜色
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }else {
      discard;//不符合条件片元直接舍弃掉
    }
