顶点位置插值(设置片元颜色)

这节课讲解一个onBeforeCompile修改材质shader的案例，具体就是对顶点的位置坐标xyz进行插值计算，然后根据片元对应的顶点插值坐标，设置片元颜色。

顶点插值这个知识点其实在前面1.9. 顶点位置插值(实现渐变色) (opens new window)讲解过，可以去回顾下。

任务：在网格y方向增加一条光带

修改顶点着色器：增加顶点位置插值计算代码

你可以通过浏览器控制台log打印，查看顶点着色器代码。

material.onBeforeCompile = function (shader) {
  console.log('vertexShader', shader.vertexShader);
};

// 浏览器控制台打印顶点着色器代码(提醒不同版本不一定相同)
#include <common>
...
void main(){
  ...
  #include <fog_vertex>
}

这时候你可以思考一个问题，怎么给顶点着色器代码main函数之前插入一行插值计算的相关代码varying vec3 vPosition;

#include <common>
...
varying vec3 vPosition;//表示顶点位置插值后的坐标
void main(){
  ...
  #include <fog_vertex>
}

.replace()查询关键词void main() {进行如下替换。

material.onBeforeCompile = function (shader) {
  shader.vertexShader = shader.vertexShader.replace(
    'void main() {',
    `
    varying vec3 vPosition;//顶点位置插值后的坐标
    void main(){
    `
  );
};

在main函数里面，增加顶点位置插值计算的代码。 position表示几何体的顶点位置坐标，modelMatrix表示网格模型的旋转缩放平移。

material.onBeforeCompile = function (shader) {
  shader.vertexShader = shader.vertexShader.replace(
    'void main() {',
    `
    varying vec3 vPosition;//顶点位置插值后的坐标
    void main(){
      // 顶点位置坐标模型矩阵变换后，进行插值计算
      vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
    `
  );
};

片元着色器增加varying vec3 vPosition;

查看片元着色器代码，在main函数前面增加代码varying vec3 vPosition;，与上面顶点着色器代码思路相似。

material.onBeforeCompile = function (shader) {
  console.log('fragmentShader', shader.fragmentShader);
};

片元着色器增加varying vec3 vPosition;,获取顶点位置插值之后的坐标值vPosition。

shader.fragmentShader = shader.fragmentShader.replace(
  'void main() {',
  `
  varying vec3 vPosition;
  void main() {
  `
);

根据片元对应顶点位置设置片元颜色

回顾下前面shader知识点，大家都知道，网格模型Mesh经过图元装配和光栅化以后，会生成一个一个的片元，这些片元会构成Mesh的3D轮廓。

同时顶点位置数据插值计算之后，会生成每个片元对应的xyz坐标。这时候我们就可以跟片元的坐标vPosition控制自身的颜色值。

// 顶点着色器
varying vec3 vPosition;//顶点位置插值后的坐标
void main(){
  // 顶点位置坐标模型矩阵变换后，进行插值计算
  vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
}
// 片元着色器
varying vec3 vPosition;//顶点位置插值后的坐标
void main(){
  // 根据y坐标控制片元颜色
  if(vPosition.y > 20.0 && vPosition.y < 21.0 ){
    gl_FragColor = vec4(1.0,1.0,0.0,1.0);
  }
}

修改片元着色器字符串

浏览器控制打印的片元着色器代码，复制main函数里面最后一行代码(提醒：不同版本可能不同，以你自己版本为准)

material.onBeforeCompile = function (shader) {
  console.log('fragmentShader', shader.fragmentShader);
};

网格材质shader代码中gl_FragColor已经有默认设置的颜色，我们可以在片元着色器主函数main里面最后一行增加下面代码，在网格模型上生成一条光带。

shader.fragmentShader = shader.fragmentShader.replace(
    '#include <dithering_fragment>',
    `
    #include <dithering_fragment>
    if(vPosition.y > 20.0 && vPosition.y < 21.0 ){
        gl_FragColor = vec4(1.0,1.0,0.0,1.0);
    }
    `
  );

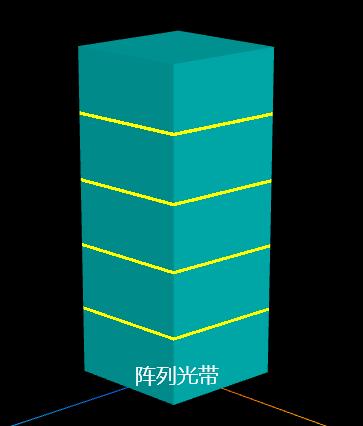

多条光带

网格模型上面等间距设置多条光带。

shader.fragmentShader = shader.fragmentShader.replace(
  '#include <dithering_fragment>',
  `
  #include <dithering_fragment>
  float y0 = 0.0;
  for (int i = 0; i < 4; i++) {
    y0 += 20.0;
    if(vPosition.y > y0 && vPosition.y < y0+1.0 ){
      gl_FragColor = vec4(1.0,1.0,0.0,1.0);
    }
  }
  `
);

总结

静态不动的模型，使用最方便

运动的
