    11. shader模仿点材质效果

    # shader模仿点材质效果

    先复习下前面基础课程,关于点材质PointsMaterial和点模型 (opens new window)Points的知识点。

    const geometry = new THREE.BufferGeometry();
    const vertices = new Float32Array([
        0, 0, 0, //顶点1坐标
        25, 0, 0, //顶点2坐标
        50, 0, 0, //顶点3坐标
        75, 0, 0, //顶点4坐标
        100, 0, 0, //顶点5坐标
    ]);
    geometry.attributes.position = new THREE.BufferAttribute(vertices, 3);
    const material = new THREE.PointsMaterial({
        color: 0x00ffff,
        size: 10.0 //点渲染大小调节
    });
    const points = new THREE.Points(geometry, material); //点模型对象


    本节课任务就是借助ShaderMaterial,自定义着色器GLSL ES代码,实现PointsMaterial的部分渲染效果。

    # 内置变量gl_PointSize

    gl_PointSize和gl_Position一样,都是顶点着色器GLSL ES的一个内置变量,gl_PointSize作用是设置点渲染的像素大小。

    // 顶点着色器代码
    const vertexShader = `
    void main(){
      gl_PointSize = 20.0;
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `


    测试上面代码效果的时候,模型对象要使用点模型Points,而不是Mesh,Mesh表示把几何体geometry顶点数据渲染为三角形,Line表示把顶点数据渲染为直线,Points表示把顶点数据渲染为方形点。

    // const mesh = new THREE.Mesh(geometry, material);
    const mesh = new THREE.Points(geometry, material);


    # 内置变量gl_PointCoord(Point坐标)

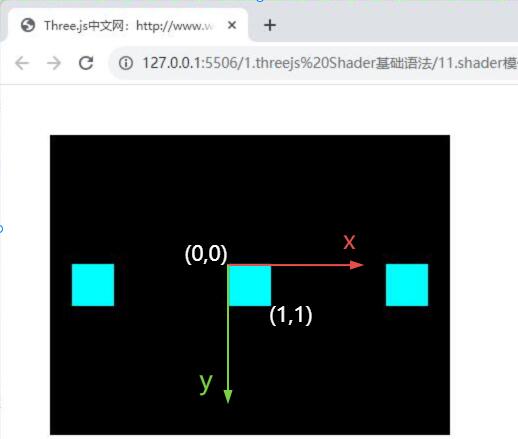

    gl_PointCoord是片元着色器着色器GLSL ES的一个内置变量,与Points渲染的方形点坐标相关,具体含义如下图:

    Points可以渲染多个方形点,每个方形点的gl_PointCoord坐标原点都位于自身的左上角,x轴水平向右,y轴水平向下,不管gl_PointSize多大,Points方形点右下角gl_PointCoord坐标都是(1.0,1.0)。

    你可以通过下面代码,进行测试验证。

    方形点左边红色,右边蓝色

    const fragmentShader = `
    void main() {
        if(gl_PointCoord.x<0.5){
          gl_FragColor = vec4(1.0,0.0,0.0,1.0);
        }else{
          gl_FragColor = vec4(0.0,0.0,1.0,1.0);
        }
    }
    `


    方形点上边红色,下边蓝色

    const fragmentShader = `
    void main() {
        if(gl_PointCoord.y<0.5){
          gl_FragColor = vec4(1.0,0.0,0.0,1.0);
        }else{
          gl_FragColor = vec4(0.0,0.0,1.0,1.0);
        }
    }
    `


    左上角四分之一红色

    // 片元着色器代码
    const fragmentShader = `
    void main() {
        if(gl_PointCoord.x<0.5 && gl_PointCoord.y<0.5){
          gl_FragColor = vec4(1.0,0.0,0.0,1.0);
        }else{
          gl_FragColor = vec4(0.0,0.0,1.0,1.0);
        }
    }
    `


    # 修剪方形点变成圆形点

    distance()是着色器语言GLSL ES内置函数,用来计算两个向量之间的距离。

    distance(gl_PointCoord, vec2(0.5, 0.5));表示方形点里面每个片元的gl_PointCoord坐标与坐标(0.5,0.5)的距离r。

    以这个距离距离r作为临界值,每个方形点的所有片元凡是距离中心vec2(0.5, 0.5)的距离大于r,都舍弃,就会生成一个圆形的点。

    // 片元着色器代码
    const fragmentShader = `
    void main() {
      // vec2(0.5, 0.5)是方形点的圆心
      float r = distance(gl_PointCoord, vec2(0.5, 0.5));
      if(r < 0.5){
        // 方形区域片元距离几何中心半径小于0.5,像素颜色设置红色
        gl_FragColor = vec4(0.0,1.0,1.0,1.0);
      }else {
        // 方形区域距离几何中心半径不小于0.5的片元剪裁舍弃掉:
        discard;
      }
    }
    `
