Blender三角形、顶点

上节课通过threejs代码，给大家介绍了三角形、顶点概念，对于Blender中网格模型一样是通过顶点构成三角形，三角形构成Mesh。

视频演示：Blender编辑网格几何外形

你可以Blender中创建一个矩形平面网格模型，选中模型的情况下，输入快捷键Tab(英文输入法情况下)，进入网格模型几何体外形的编辑模式，你可以操作点、线、面，来改变网格Mesh的几何形状。

• 点模式
• 线模式
• 面模式

旋转、缩放、平移等操作

通过快捷键Tab可以切换物体模式、编辑器模式。

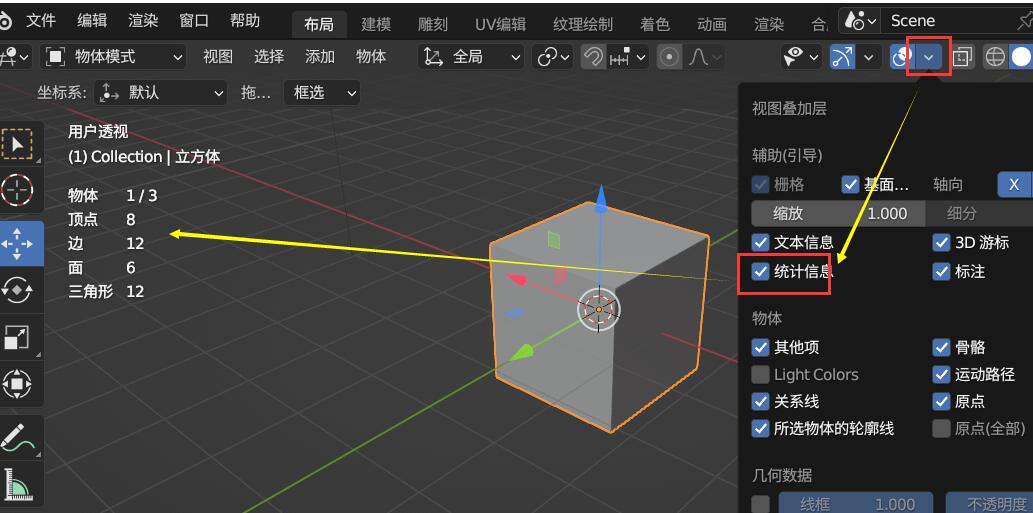

统计信息：查看网格的几何体顶点、三角形数据

3D绘图区右上角根据截图提示，选择查看模型的几何体顶点、三角形数据。

Blender默认添加的矩形网格模型(Mesh)

• 1个四边面(两个三角形构成一个四边面)
• 2个三角形(一个面两个三角形组成)
• 4个顶点(一个三角形需要3个顶点，两个顶点位置共享，4个点就能组成两个三角形)

Blender默认添加的立方体网格模型(Mesh)

• 6个面(一个立方体6个四边面)
• 12个三角形(每个面2个三角形，6个面共12个三角形)
• 8个顶点(相邻的三角形顶点共享，8个点可以构建12个三角形表示立方体外形)

导出gltf，threejs查看网格顶点数据

Blender创建一个宽高度都是20的矩形平面导出，然后threejs加载测试。

const mesh = gltf.scene.getObjectByName('矩形');
console.log('gltf模型几何体数据',mesh.geometry);

确保Blender中编辑结果和下面threejs代码生成矩形网格的数据一样。

const geometry = new THREE.PlaneGeometry(20,20);//默认在XOY平面
const material = new THREE.MeshLambertMaterial({
    color:0x00ffff,
    // wireframe:true,//查看网格的三角形结构
});
const mesh = new THREE.Mesh(geometry, material);
mesh.position.y = 30;
scene.add(mesh)

前面2.8小节 (opens new window)，给大家介绍过Blender与threejs坐标对应关系。

物体模式与编辑模式区别

编辑模式平移，改变的是几何体mesh.geometry中顶点位置的坐标。

const mesh = gltf.scene.getObjectByName('矩形');
console.log('几何体顶点位置数据',mesh.geometry.attributes.position.array);

物体模式平移网格，改变的是mesh.position属性。

const mesh = gltf.scene.getObjectByName('矩形');
console.log('模型位置',mesh.position);

物体模式缩放网格，改变的是mesh.scale属性。

const mesh = gltf.scene.getObjectByName('矩形');
console.log('模型缩放倍数',mesh.scale);

Blender测试

下面三种情况，在threejs渲染效果一样，但是mesh和geometry改变并不一样。

• 仅仅向上平移几何体30
• 仅仅向上网格模型平移30
• 向上平移网格模型15、向上平移几何体15
