threejs三角形、顶点概念

下面给大家介绍下threejs网格模型Mesh涉及到三角形、顶点概念。

三角形(面)

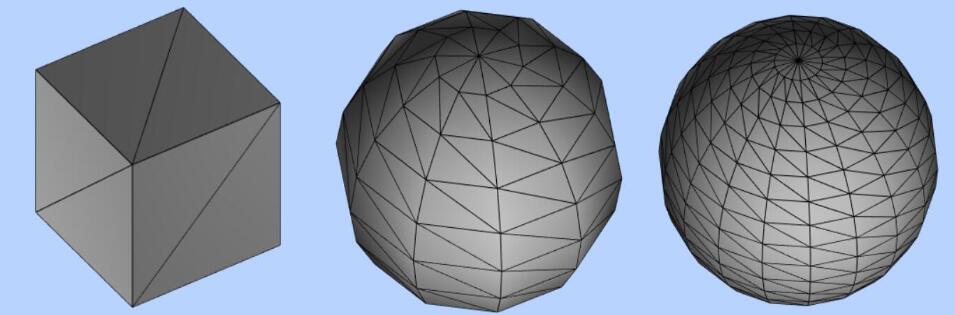

网格模型Mesh其实就一个一个三角形(面)拼接构成。

创建一个矩形平面网格模型

const geometry = new THREE.PlaneGeometry(20, 20); //默认在XOY平面上
const material = new THREE.MeshBasicMaterial({
    color:0x00ffff
});
const mesh = new THREE.Mesh(geometry, material);
mesh.position.y = 30;

查看网格模型的三角形结构

材质设置wireframe: true,查看网格模型的三角形结构。

const geometry = new THREE.PlaneGeometry(20, 20);
const material = new THREE.MeshBasicMaterial({
    color: 0x00ffff,
    wireframe: true,//可以看到网格的三角形结构
});
const mesh = new THREE.Mesh(geometry, material);

查看网格模型几何体顶点数据

浏览器控制台查看几何体对象的数据结构。

const geometry = new THREE.PlaneGeometry(20, 20);
// console.log('几何体结构',geometry);

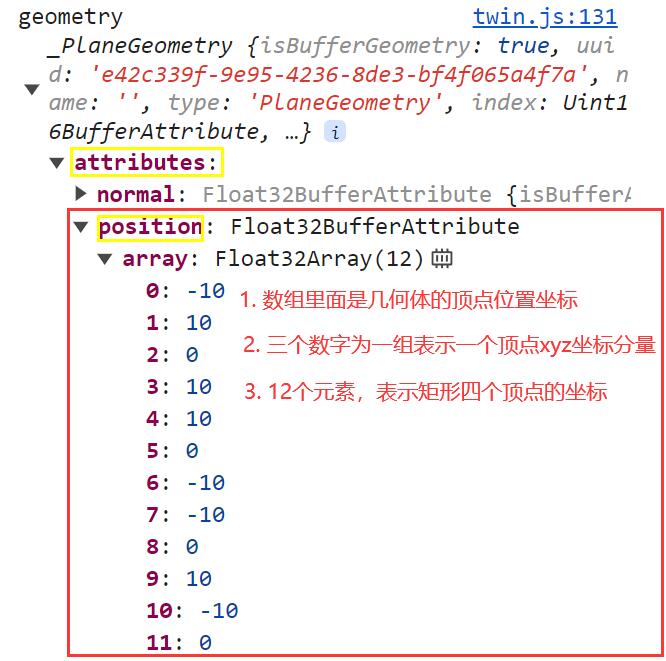

查看几何体geometry对象属性geometry.attributes.position.array，可以看到是一个数组。

1. 数组里面是几何体顶点的xyz位置坐标
2. 三个数字为一组，表示一个顶点的xyz坐标分量
3. 12个元素(数字)，表示矩形的四个顶点坐标。

浏览器控制台访问几何体位置数据

console.log('顶点位置数据',geometry.attributes.position.array);

geometry.attributes.position.array的属性值是一个类型化数组Float32Array。

细分数

//2三角形，两个三角形共享2个点，4个顶点
const geometry = new THREE.PlaneGeometry(20, 20,1,1);
//4个三角形，6个顶点
const geometry = new THREE.PlaneGeometry(20, 20,2,1);
// 8个三角形，9个顶点
const geometry = new THREE.PlaneGeometry(20, 20,2,2);
console.log('geometry',geometry);

一般来首次没有特殊需要，x和y方向细分数使用默认1就行，没必要创建这么多点或三角形，顶点或三角形数量越多，threejs渲染性能越低。

查看立方体顶点数据

const geometry = new THREE.BoxGeometry(20, 20, 20);
console.log('geometry',geometry);

查看球体顶点数据

const geometry = new THREE.SphereGeometry(20);
console.log('geometry',geometry);

细分数比较低，不够光滑

const geometry = new THREE.SphereGeometry(20,10,10);

一般曲面细分数，在满足光滑渲染效果情况下，尽量设置低的细分数，这样Geometry顶点数据，占用内存更低。

// 细分数比较高，视觉效果更光滑，不过没必要设置这么高
const geometry = new THREE.SphereGeometry(20,200,200);
