八叉树与胶囊Capsule交叉计算

通过前面两小节介绍，大家对八叉树Octree.js和胶囊Capsule.js扩展库都有一定了解。

下面给大家讲解胶囊碰撞体Capsule与八叉树Octree交叉计算的应用场景。

胶囊与地面重合的计算问题

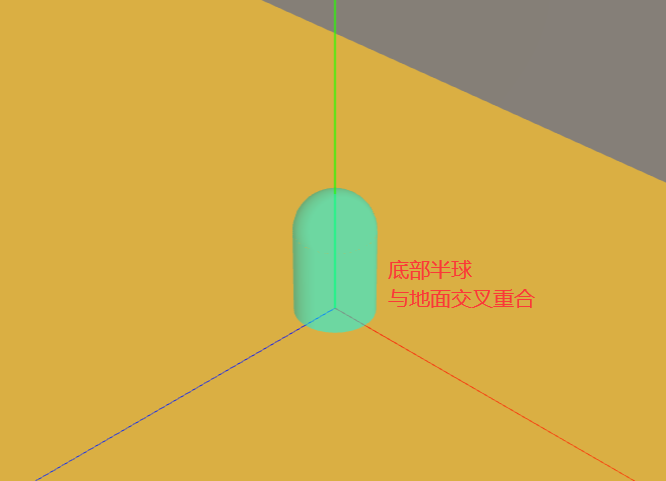

大家可以思考一个问题，假设场景中有一个胶囊网格Mesh，如何计算这个网格Mesh与地面地形的交叉重合问题？

或者换个说法，如何把与平移胶囊Mesh，确保他与地面刚刚不重合，而是相切。

这就要用到前面两节课讲到的八叉树Octree.js和胶囊Capsule.js。

用数学几何胶囊Capsule表示胶囊网格Mesh,用八叉树Octree表示胶囊周围的地面或物体Mesh。

const worldOctree = new Octree();
const gltf = await loader.loadAsync("../地形.glb");
worldOctree.fromGraphNode(gltf.scene);

const R = 0.4;//胶囊半径
const H = 1.7;//胶囊总高度
const start = new THREE.Vector3(0, 0, 0);//底部半球球心坐标
const end = new THREE.Vector3(0, H - 2*R, 0);//顶部半球球心坐标
const capsule = new Capsule(start, end, R);

交叉计算

1. 胶囊碰撞体Capsule：代表胶囊网格模型capsuleMesh
2. 八叉树Octree：代表地形网格模型

Octree.capsuleIntersect(capsule)可以计算Octree表示的3D模型与胶囊几何体capsule是否重合交叉，如果有重合交叉，返回交叉相关的信息，具体说就是在某个方向上交叉重合的深度是多少。

// 碰撞检测：几何体交叉计算
// Octree表示的3D模型和Capsule交叉计算
const result = worldOctree.capsuleIntersect(capsule);
console.log('碰撞检测结果', result);

• .depth交叉重合的深度
• .normal深度对应的方向

计算原理：先与八叉树里面的包围盒子节点进行交叉计算，在与相交叉的包围盒包含的三角形进行交叉计算。借助八叉树，相比较，for循环所有模型所有三角形分别进行交叉计算，更节约时间。

根据交叉碰撞数据，平移碰撞体

根据交叉碰撞数据，平移碰撞体，让胶囊碰撞体不在于八叉树对应模型重合。

• .depth交叉重合的深度
• .normal深度对应的方向

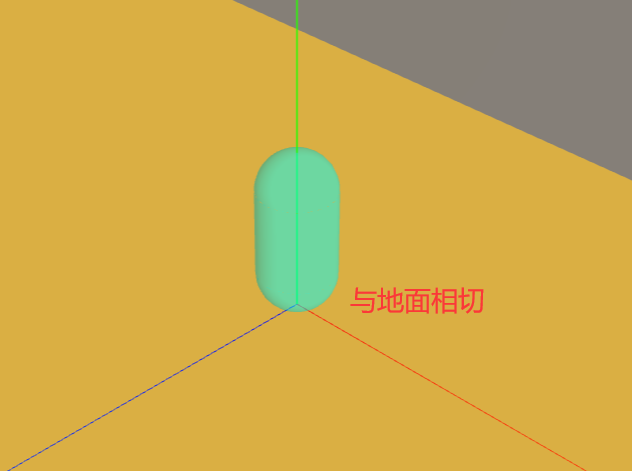

总结：.normal数据的特点就是让胶囊沿着.normal方向，平移.depth距离，就能刚好确保交叉重合深度为0

//平移胶囊碰撞体Capsule，保证与八叉树对应网格没有交叉
capsule.translate(result.normal.multiplyScalar(result.depth));

// 获取胶囊碰撞体坐标，同步胶囊网格capsuleMesh
capsuleMesh.position.copy(capsule.start);
capsuleMesh.position.y -= R;

测试：胶囊放在斜面上

平移胶囊放在斜面上，查看交叉重合计算结果。

// 平移胶囊与斜坡交叉重合
capsule.translate(new THREE.Vector3(0, 0, -5))
capsuleMesh.position.z -= 5;

测试下面代码是否同样可以做到保证胶囊Mesh与八叉树对应的地形不交叉

capsule.translate(result.normal.multiplyScalar(result.depth));
capsuleMesh.position.copy(capsule.start);
capsuleMesh.position.y -= R;

测试：胶囊与楼梯交叉

// 平移胶囊与楼梯交叉重合
capsule.translate(new THREE.Vector3(0, 0, 6.5))
capsuleMesh.position.z += 6.5;

测试下面代码是否同样可以做到保证胶囊Mesh与八叉树对应的地形不交叉

capsule.translate(result.normal.multiplyScalar(result.depth));
capsuleMesh.position.copy(capsule.start);
capsuleMesh.position.y -= R;

胶囊向上平移，与地面没有接触，查看交叉计算结果

胶囊向上平移，与地面没有接触

// 平移胶囊与地形没有交叉重合
capsule.translate(new THREE.Vector3(0, 2*R, 0))
capsuleMesh.position.y += 2*R;

交叉计算结果返回值false

const result = worldOctree.capsuleIntersect(capsule);
console.log('碰撞检测结果', result);
