地图案例(包围盒、正投影)

地图案例会涉及到几何体、包围盒、正投影相机三方面知识点。

• 平面填充几何体ShapeGeometry
• 包围盒Box3
• 正投影相机OrthographicCamera

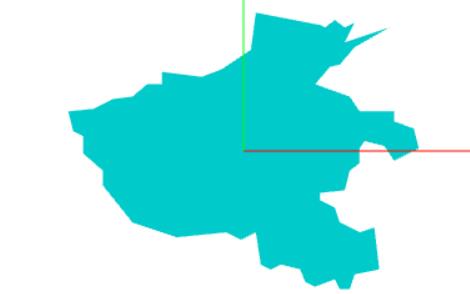

ShapeGeometry渲染河南省地图轮廓

const data = [// 河南边界轮廓边界经纬度坐标
  [110.3906, 34.585],
  [110.8301, 34.6289],
  ...
  ...
  [111.7969, 35.0684]
]
const pointsArr = [];// 一组二维向量表示一个多边形轮廓坐标
data.forEach(function(e){
    // data坐标数据转化为Vector2构成的顶点数组
    const v2 = new THREE.Vector2(e[0],e[1])
    pointsArr.push(v2);
})
// Shape表示一个平面多边形轮廓,参数是二维向量构成的数组pointsArr
const shape = new THREE.Shape(pointsArr);
// 多边形shape轮廓作为ShapeGeometry参数，生成一个多边形平面几何体
const geometry = new THREE.ShapeGeometry(shape);

选择相机

地图案例可以不使用透视投影相机模拟人眼的透视观察效果，选择正投影相机即可。

// 正投影相机
const width = window.innerWidth; //canvas画布宽度
const height = window.innerHeight; //canvas画布高度
const k = width / height; //canvas画布宽高比
const s = 50; //控制left, right, top, bottom范围大小
const camera = new THREE.OrthographicCamera(-s * k, s * k, s, -s, 1, 8000);
camera.position.set(300, 300, 300);
camera.lookAt(0, 0, 0); //指向坐标原点

使用上面相机参数，默认情况下，你运行案例源码，可以看到河南地图并没有居中显示，在canvas画布上显示的效果也比较小。

如果你想地图全屏最大化居中显示，可以通过包围盒来辅助设置计算参数。

包围盒Box3计算模型的中心位置和尺寸

包围盒Box3计算模型的中心位置和尺寸。

// 包围盒计算模型对象的大小和位置
const box3 = new THREE.Box3();
box3.expandByObject(mesh); // 计算模型包围盒
const size = new THREE.Vector3();
box3.getSize(size); // 计算包围盒尺寸
// console.log('模型包围盒尺寸',size);
const center = new THREE.Vector3();
box3.getCenter(center); // 计算包围盒中心坐标
// console.log('模型中心坐标',center);

地图居中显示

设置相机.lookAt()参数指向包围盒几何中心即可。

const x = 113.51,y = 33.88;
camera.lookAt(x, y, 0);

注意如果使用了OrbitControls，需要设置.target和.lookAt()参数是相同坐标。

const controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(x, y, 0); //与lookAt参数保持一致
controls.update();//update()函数内会执行camera.lookAt(controls.target)

地图基本填充cnavas画布

地图显示效果更大，尽量使地图基本填充整个canvas画布。

把正投影相机控制上下左右的变量s，设置为地图模型整体尺寸的一半左右即可。

// const s = 50; //控制left, right, top, bottom范围大小
const s = 2.5;//根据包围盒大小调整s，包围盒y方向尺寸的一半左右
const camera = new THREE.OrthographicCamera(-s * k, s * k, s, -s, 1, 8000);

地图平行于canvas画布

把相机的位置和观察目标的xy坐标设置为一样，这样相机的视线方向就垂直地图平面，这样地图就平行于canvas画布，或者说平行于显示器屏幕。

const x = 113.51,y = 33.88;
//与观察点x、y一样，地图平行与canvas画布
camera.position.set(x, y, 300);
camera.lookAt(x, y, 0);
