    9. 顶点位置插值(实现渐变色)

    # 顶点位置插值(实现渐变色)

    这节课给大家讲解顶点位置插值position,然后利用插值的顶点位置数据,逐片元操作,实现一个网格模型Mesh沿着y轴方向进行颜色渐变。

    # 知识回顾:顶点颜色数据插值计算

    上节课给大家讲解过,你通过着色器语言GLSL ES关键字varying声明一个变量vColor,然后main函数中执行vColor = color;,就可以对顶点颜色数据color进行插值计算,插值后vColor的颜色数据量与片元数量一致,也就是说每一个片元都能对应一个顶点颜色插值数据vColor

    // 顶点着色器代码
    const vertexShader = `
    // attribute vec3 color;//默认提供不用手写
    varying vec3 vColor;// varying关键字声明一个变量表示顶点颜色插值后的结果
    void main(){
      vColor = color;// 顶点颜色数据进行插值计算
      // 投影矩阵 * 模型视图矩阵 * 模型顶点坐标
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `

    // 片元着色器代码
    const fragmentShader = `
    varying vec3 vColor;// 顶点片元化后有多少个片元,顶点颜色插值后就有多少个颜色数据
    void main() {
        // gl_FragColor = vec4(0.0,1.0,1.0,1.0);
        gl_FragColor = vec4(vColor,1.0);
    }
    `


    # 顶点位置数据position插值计算

    不仅仅顶点颜色color数据可以通过顶点着色器插值计算,其实所有类型的顶点数据都可以,比如顶点位置数据position。

    你只需要记住一个规律,任何类型的顶点数据,插值计算后,都会生成和所有片元一一对应的新数据。

    // 顶点着色器代码
    const vertexShader = `
    varying vec3 vPosition;//表示顶点插值后位置数据,与片元数量相同,一一对应
    void main(){
      vPosition = position;// 顶点位置坐标插值计算
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `


    # 使用positon插值后数据vPosition控制片元颜色

    根据几何体顶点坐标控制Mesh的颜色,y坐标小于0部分,红色,其他部分绿色。

    // 片元着色器代码
    const fragmentShader = `
    varying vec3 vPosition;//获取顶点着色器插值数据vPosition
    void main() {
      // 根据vPosition位置控制片元颜色
      if(vPosition.y < 0.0){
        gl_FragColor = vec4(1.0,0.0,0.0,1.0);
      }else{
        gl_FragColor = vec4(0.0,0.0,1.0,1.0);
      }
    }
    `


    # 根据插值位置数据vPosition设置渐变色

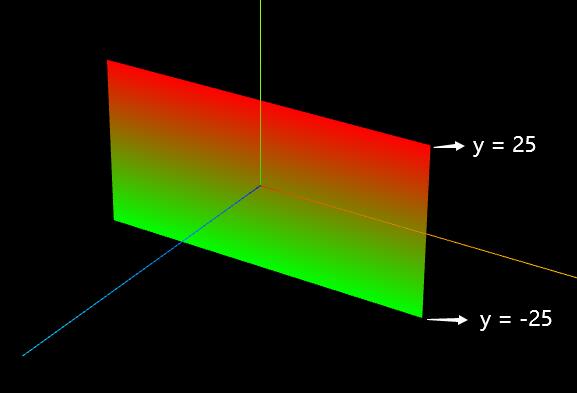

    控制Mesh沿着y方向,从底部到顶部进行颜色渐变,底部是绿色,顶部是红色。

    下面以Mesh的几何体为准,几何体是一个矩形平面PlaneGeometry,底部顶点y坐标-25,顶部顶点y坐标25

    const geometry = new THREE.PlaneGeometry(100, 50);
    // 片元着色器代码
    const fragmentShader = `
    varying vec3 vPosition;
    void main() {
        float per = (vPosition.y + 25.0)/50.0;
        // 几何体顶点y坐标25,颜色值:1  0  0(红色)
        // 几何体顶点y坐标-25,颜色值:0  1  0(绿色)
        gl_FragColor = vec4(per,1.0-per,0.0,1.0);
    }
    `


    # positon模型矩阵变换后插值

    刚才说话所有类型顶点数据都可以插值,你也可以测试,把顶点数据先用模型矩阵modelMatrix进行变换,再插值计算。

    这个时候vPosition反应就不仅仅是几何体geometry顶点的位置了,也包含mesh自身的旋转、缩放、平移。

    // 顶点着色器代码
    const vertexShader = `
    varying vec3 vPosition;
    void main(){
      // vPosition = position;
      // 考虑mesh及其父对象旋转、缩放、平移的影响
      vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
      gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
    }
    `

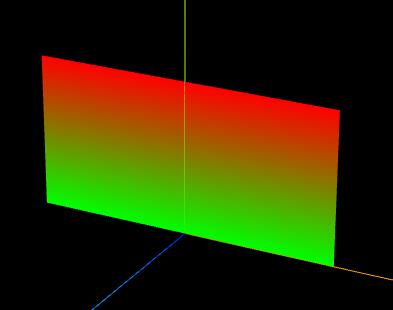

    你可以把mesh向上平移mesh.position.y += 25;。这时候你想想怎么写片元着色器代码,保证矩形平面底部绿色,顶部红色,然后进行渐变。

    // 片元着色器代码
    const fragmentShader = `
    varying vec3 vPosition;
    void main() {
        float per = vPosition.y /50.0;
        // Mesh y坐标50,颜色值:1  0  0(红色)
        // Mesh y坐标0,颜色值:0  1  0(绿色)
        gl_FragColor = vec4(per,1.0-per,0.0,1.0);
    }
    `
