gl-matrix数学计算库

通过前面两节课学习，咱们了解了一些矩阵的概念，不过学习WebGPU课程过程中，没必要自己写这些数学算法，可以借助一个开源库gl-matrix,gl-matrix提供了矩阵、向量、四元数等等与图形学相关的数学计算函数，你直接调用即可。

gl-matrix github地址：https://github.com/toji/gl-matrix

gl-matrix官网：http://glmatrix.net/

gl-matrix官网文档：http://glmatrix.net/docs/

引入gl-matrix.js库

npm install gl-matrix -S
import * as glMatix from 'gl-matrix'

github下载gl-matrix文件，可以在dist目录下看到gl-matrix.js和gl-matrix.min.js两个文件，两个文件内容一样，区在别于matrix.min.js是matrix.js的压缩文件，文件体积更小。

<!-- 引入gl-matrix.js库 -->
<script  src="./gl-matrix-master/dist/gl-matrix.js"></script>

es6语法import方式引入

<script type="module">
    import * as glMatrix from './gl-matrix-master/dist/esm/index.js'
    console.log('glMatrix.mat4', glMatrix.mat4);
 </script>

只引入mat4矩阵API

<script type="module">
    import { mat4 } from './gl-matrix-master/dist/esm/index.js'
    console.log('mat4', mat4);
 </script>

glMatrix.mat4.fromValues()创建4x4矩阵

通过.fromValues()方法创建矩阵的时候，输入矩阵参数的顺序是按照矩阵列的顺序，一列一列输入到.fromValues()方法的参数。

// 创建一个平移矩阵(沿着x、y、z轴分别平移1、2、3)
//1   0   0    1
//0   1   0    2
//0   0   1    3
//0   0   0    1
//把矩阵按照列依次写入作为参数
const mat4T = glMatrix.mat4.fromValues(1,0,0,0,  0,1,0,0,  0,0,1,0,  1,2,3,1);

//创建一个缩放矩阵(x、y、z分别缩放1、2、3)
//1   0   0    0
//0   2   0    0
//0   0   3    0
//0   0   0    1
//把矩阵按照列依次写入作为参数
const mat4S = glMatrix.mat4.fromValues(1,0,0,0,  0,2,0,0,  0,0,3,0,  0,0,0,1);

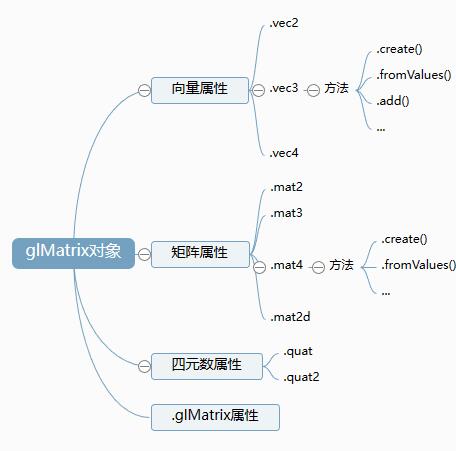

通过浏览器控制台打印结果可以判断，glMatrix对象的相关方法创建的矩阵是通过类型化数据对象Float32Array表示。

// 创建的矩阵其实就是用JavaScript的类型化数组表示的
console.log('mat4T',mat4T);
console.log('mat4S',mat4S);

glMatrix.mat4.create()创建单位矩阵

glMatrix.mat4.create()创建的是4x4单位矩阵。

const mat4 = glMatrix.mat4.create();//单位矩阵
console.log('mat4',mat4);

代码生成平移矩阵

执行mat4.translate(mat4T,mat4,[2,0,0])表示根据参数3([2,0,0])创建一个沿着x轴平移2的平移矩阵，然后参数2(mat4)乘平移矩阵，计算结果赋值给参数1(mat4T)，mat4是单位矩阵不会改变平移矩阵。

参数2(mat4)是单位矩阵，不会影响参数3([2,0,0])生成的平移矩阵。

const mat4 = glMatrix.mat4.create();//单位矩阵，辅助创建平移矩阵
// 创建一个平移矩阵(沿着x平移2)
const mat4T = glMatrix.mat4.create();
glMatrix.mat4.translate(mat4T,mat4,[2,0,0]);
console.log('mat4T',mat4T);

代码生成缩放矩阵

const mat4 = glMatrix.mat4.create();
// 创建一个缩放矩阵(x缩放10)
const mat4S = glMatrix.mat4.create();
glMatrix.mat4.scale(mat4S,mat4,[10,1,1]);
console.log('mat4S',mat4S)

代码生成旋转矩阵

const mat4 = glMatrix.mat4.create();
// 生成一个旋转矩阵(绕z轴旋转45度)
const mat4X = glMatrix.mat4.create();
glMatrix.mat4.rotateX(mat4X,mat4,Math.PI/4);
console.log('mat4X',mat4X);

const mat4 = glMatrix.mat4.create();
// 生成一个旋转矩阵(绕z轴旋转45度)
const mat4Y = glMatrix.mat4.create();
glMatrix.mat4.rotateY(mat4Y,mat4,Math.PI/4);
console.log('mat4Y',mat4Y);

const mat4 = glMatrix.mat4.create();
// 生成一个旋转矩阵(绕z轴旋转45度)
const mat4Z = glMatrix.mat4.create();
glMatrix.mat4.rotateZ(mat4Z,mat4,Math.PI/4);
console.log('mat4Z',mat4Z)

矩阵乘法运算.multiply(),生成模型矩阵

// 创建一个平移矩阵(沿着x平移2)
const mat4T = glMatrix.mat4.create();
glMatrix.mat4.translate(mat4T,mat4,[2,0,0]);
// 创建一个缩放矩阵(x缩放10)
const mat4S = glMatrix.mat4.create();
glMatrix.mat4.scale(mat4S,mat4,[10,1,1]);

// 矩阵乘法运算.multiply()
const modelMatrix = glMatrix.mat4.create();//模型矩阵
glMatrix.mat4.multiply(modelMatrix,modelMatrix,mat4S);//后缩放
glMatrix.mat4.multiply(modelMatrix,modelMatrix,mat4T);//先平移
console.log('modelMatrix',modelMatrix);

简化写法生成模型矩阵

顶点先平移、后缩放

沿着x平移2

x方向缩放10倍

const modelMatrix = glMatrix.mat4.create();
//后发生缩放变换，先乘
glMatrix.mat4.scale(modelMatrix, modelMatrix, [10, 1, 1]);
//先发生平移变换，后乘
glMatrix.mat4.translate(modelMatrix, modelMatrix, [2, 0, 0]);
console.log('modelMatrix', modelMatrix);

三维向量vec3

三维向量vec3有三个分量，可以表示多种值，下面用vec3表示顶点xyz坐标

//p1表示一个顶点的坐标
const p1 = glMatrix.vec3.fromValues(2, 0, 0);
const p2 = glMatrix.vec3.create();//默认(0,0,0)
console.log('p2',p2);

vec3进行进行矩阵变换.transformMat4()

通过.transformMat4()方法可以实现对表示点坐标的三维向量vec3进行矩阵变换。

// 顶点先平移、后缩放
const modelMatrix = glMatrix.mat4.create();
glMatrix.mat4.scale(modelMatrix, modelMatrix, [10, 1, 1]);
glMatrix.mat4.translate(modelMatrix, modelMatrix, [2, 0, 0])

//p1表示一个顶点的坐标
const p1 = glMatrix.vec3.fromValues(2, 0, 0);
const p2 = glMatrix.vec3.create();//默认(0,0,0)
console.log('p2',p2);
//p1矩阵变换，变换后结果存储在p2
glMatrix.vec3.transformMat4(p2, p1, modelMatrix);
console.log('p2', p2);//Float32Array(3) [40, 0, 0]
