    6. WebGL渲染管线

    # WebGL渲染管线

    本节课主要是结合前面写过的ShaderMaterial代码,科普下WebGL渲染管线概念,这样有助于后续的课程学习,你跟着视频过一遍就行,如果你有些名词概念你比较陌生,也不用深究,先大概有个印象。

    # 知识回顾:三角形和几何体顶点

    你可以回顾下,基础课程中章节2关于BufferGeometry (opens new window)的知识点。网格模型是由三角形 (opens new window)拼接而成,每个三角形包含三个顶点,这些三角形顶点的数据包含在Mesh对应的几何体中BufferGeometry

    课件演示文件中直接使用的threejs自带矩形平面几何体。

    const geometry = new THREE.PlaneGeometry(100, 50);


    然后你自己做一个练习,把演示文件中PlaneGeometry替换为你自定义顶点的矩形平面,加深下印象,Mesh一般通过三角形组成,三角形有自己顶点坐标。

    const geometry = new THREE.BufferGeometry(); //创建一个几何体对象
    //类型数组创建顶点数据
    const vertices = new Float32Array([
      // 三角形1顶点坐标
      -50, -25, 0, //顶点1坐标
      50, -25, 0, //顶点2坐标
      50, 25, 0, //顶点3坐标
      // 三角形2顶点坐标
      -50, -25, 0, //顶点4坐标   和顶点1位置相同
      50, 25, 0, //顶点5坐标  和顶点3位置相同
      -50, 25, 0, //顶点6坐标
    ]);
    const attribute = new THREE.BufferAttribute(vertices, 3); //3个为一组,表示一个顶点的xyz坐标
    // 设置几何体顶点位置.attributes.position
    geometry.attributes.position = attribute;

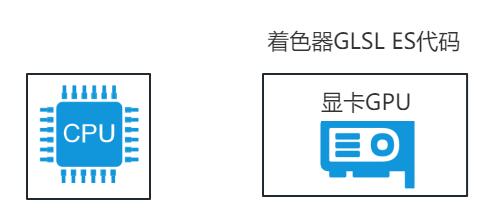

    # 显卡GPU:执行着色器代码

    你稍微有点电脑常识,应该都知道电脑除了CPU处理器,还有一个GPU图形处理器 (opens new window)。

    你平时写的JavaScript代码会在CPU上执行,而你写的着色器GLSL ES代码是在你显卡的GPU上执行。

    也就是3D渲染依赖于你电脑上的显卡GPU,一般来说,你渲染的3D场景越复杂,对显卡要求越高,比如一些大场景的物联网、数字孪生项目,往往需要配置一个比较好的独立显卡。

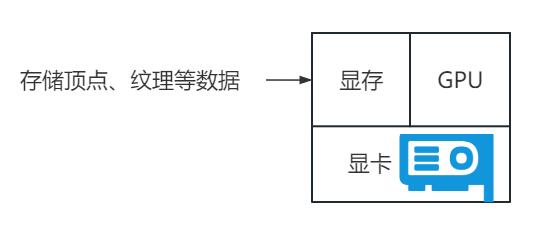

    # 显卡内存(显存)

    你电脑上显卡除了GPU,还有GPU对应的内存,也就是显存,在显卡GPU渲染3D场景的时候,会把相关的顶点、纹理图像等数据存储在显存上。

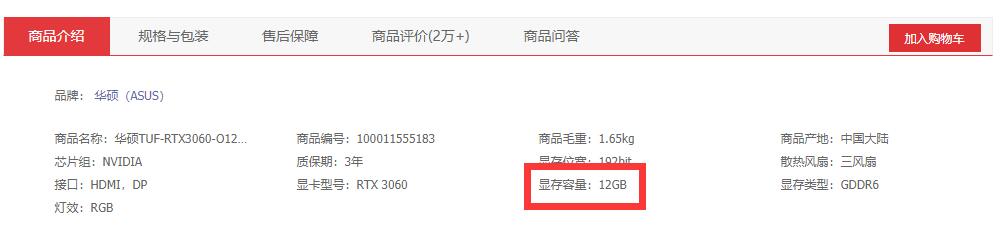

    你在购买显卡的时候,一般会看到商品标注的显存容量参数。

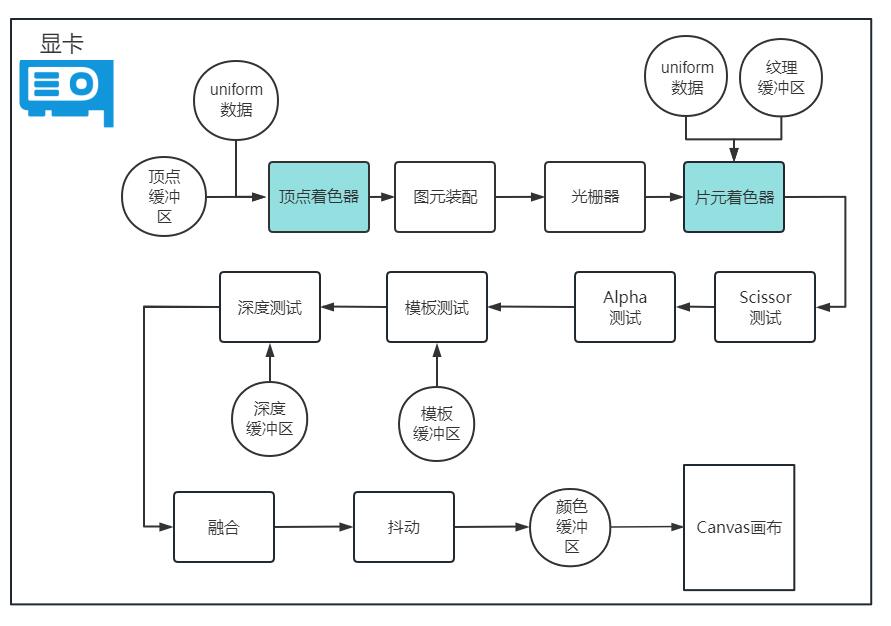

    # WebGL渲染管线

    如果你有WebGL基础,对WebGL渲染管线肯定不陌生,当然你不了解WebGL也没关系,咱们会后续课程会结合threejs代码给你从零介绍WebGL渲染管线。

    你可以把WebGL渲染管线想象为你显卡上的一条工厂流水线,工厂流水线有不同的工位,渲染管线也是如此,渲染管线上有多个不同的功能单元。

    提醒:渲染管线内容比较多,本节课跟着下面内容,先了解渲染管线小部分功能单元即可,不用全部记住。

    # ShaderMaterial代码执行过程

    这是前面咱们经常写的ShaderMaterial代码。

    // 顶点着色器代码
    const vertexShader = `
    void main(){
      // 投影矩阵 * 模型视图矩阵 * 模型顶点坐标
      gl_Position = projectionMatrix*modelViewMatrix*vec4( position, 1.0 );
    }
    `
    // 片元着色器代码
    const fragmentShader = `
    void main() {
        gl_FragColor = vec4(0.0,1.0,1.0,1.0);
    }
    `
    const material = new THREE.ShaderMaterial({
      vertexShader: vertexShader,// 顶点着色器
      fragmentShader: fragmentShader,// 片元着色器
    });
    const mesh = new THREE.Mesh(geometry, material);
    export default mesh;


    当threejs通过WebGL渲染器WebGLRenderer渲染的时候,会做下面几件事:

    1. 从几何体BufferGeometry中获取顶点数据,把这些顶点数据存入显存上创建的顶点缓冲区。
    2. 顶点着色器功能单元,会执行顶点着色器GLSL ES代码,对这些顶点进行几何体变换(旋转、缩放、平移)
    3. 片元着色器功能单元,会执行片元着色器GLSL ES代码,设置颜色值。

    # WebGL渲染管线执行过程

    下面给大家详细说明下,顶点着色器到片元着色器的处理可成。

    1. 顶点缓冲区:顶点数据
    2. 顶点着色器:顶点变换
    3. 图元装配:比如渲染Mesh,Mesh几何体有多个三角形拼接,三个点为一组生成一个三角形
    4. 光栅化:比如在上一步三角形轮廓中,生成填充一个一个片元(像素)
    5. 片元着色器:给片元(像素)着色器

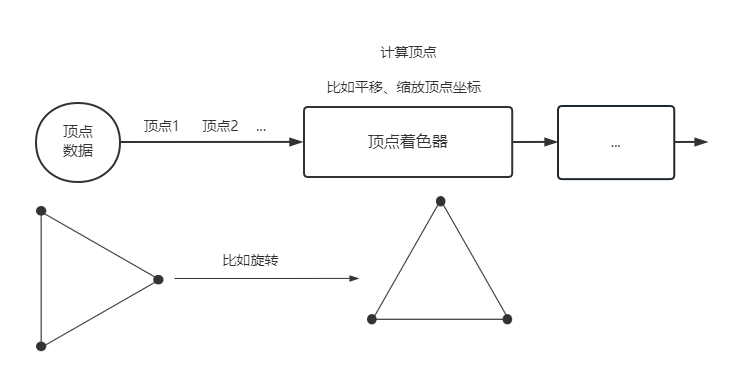

    # 顶点着色器:逐顶点概念

    渲染管线上顶点着色器的功能就是执行顶点着色器代码,根据你写的代码对几何体顶点数据进行处理。比如本节课案例源码,就是通过矩阵对顶点进行几何体变换(平移、旋转、缩放)。

    这个过程是逐顶点操作的,你把每个顶点数据想象成流水线上的一个一个零件,每个顶点经过顶点着色器功能单元时候,都会倍顶点着色器处理,比如几何变换。

    // 顶点着色器代码
    const vertexShader = `
    void main(){
      // 对每个顶点坐标进行矩阵变换
      gl_Position = projectionMatrix*modelViewMatrix*vec4( position, 1.0 );
    }
    `

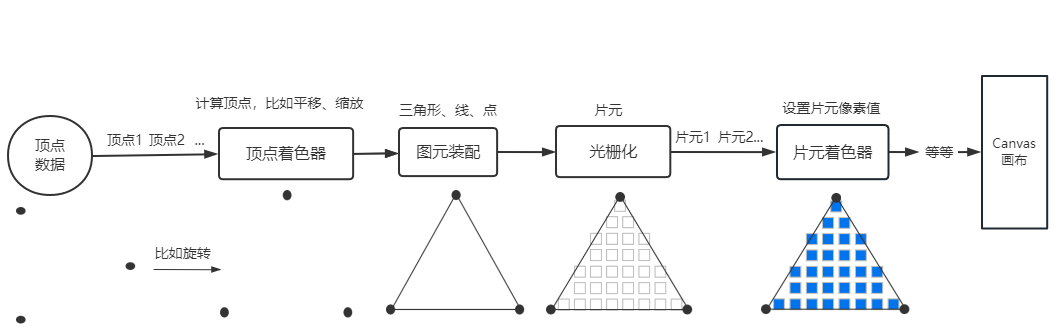

    # 图元装配、光栅化

    经过顶点着色器处理的顶点数据,会进入WebGL渲染管线下一个环节,也就是图元装配,比如渲染Mesh,图元装配时候,就会把三个点为一组生成一个三角形轮廓,接着就是光栅化,在上一步三角形轮廓内生成一个个片元,填充三角形轮廓,你可以暂时把片元理解为像素点。光栅化其实相当于在几何图形轮廓内,生成一个个密集排列的片元(像素)。

    # 片元着色器:逐片元概念

    经过图元装配、光栅化,会生成一个一个片元,片元着色器的作用就是执行片元着色器代码,按照片元着色器代码,给所有片元上色,也就是设置片元的像素值。每个片元经过渲染管线上的片元着色器都会按照GLSL ES代码规则设置颜色值,下节课会给大家演示更多上色规则。

    // 片元着色器代码
    const fragmentShader = `
    void main() {
        // 给每个片元设置颜色
        gl_FragColor = vec4(0.0,1.0,1.0,1.0);
    }
    `
