顶点位置插值(设置片元颜色)2

接着2.4小节讲解，你可以尝试改变上节课模型mesh的y坐标或者进行旋转，看看光带的变化。

// 分别测试下面的不同值
mesh.position.y = 0;
mesh.position.y = 25;
mesh.position.y = 50;
mesh.rotateZ(Math.PI / 6);

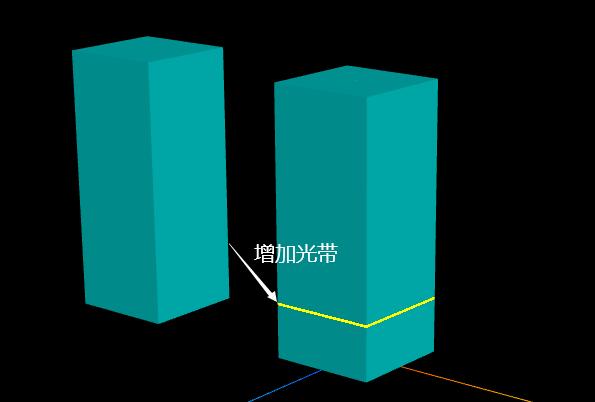

模型位置改变的时候，光带对应的片元相对世界坐标系高度始终是20左右，不过如果以自身底部为参照点，光带高度位置是变化的。

if(vPosition.y > 20.0 && vPosition.y < 21.0 ){
  gl_FragColor = vec4(1.0,1.0,0.0,1.0);
}

因为顶点插值计算时候，使用模型矩阵modelMatrix进行了变换，模型矩阵包含了模型的旋转缩放平移信息。

  shader.vertexShader = shader.vertexShader.replace(
    'void main() {',
    `
    varying vec3 vPosition;
    void main(){
      vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
    `
  );

不使用模型矩阵进行变换

去掉模型矩阵对顶点坐标的影响，只根据几何体的顶点坐标来设置模型Mesh的片元的颜色。

不考虑mesh的旋转缩放平移，仅仅根据mesh.geometry顶点位置插值坐标设置片元颜色。

void main(){
  // vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
  // 顶点位置坐标插值计算
  vPosition = position;//不考虑模型旋转缩放平移变换(modelMatrix)
}

这时候如果你想实现和上节课相似效果,精确控制光带相对模型自身的位置,就需要根据Geometry顶点分布特点设置代码。

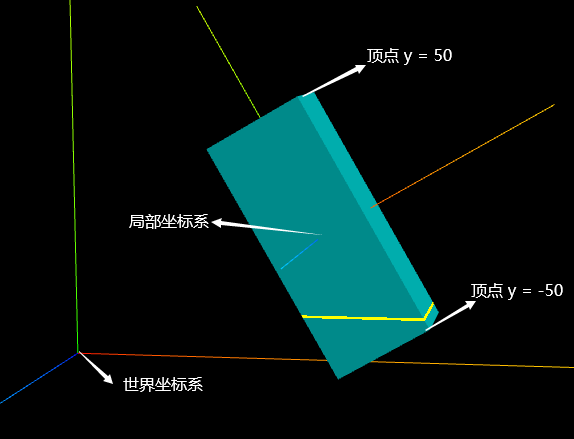

知识回顾：局部坐标系查看顶点位置

你可以把辅助坐标轴AxesHelper作为mesh的子对象，就可以查看mesh的局部坐标系。

通过mesh的局部坐标系，方便你查看mesh对应几何体mesh.geometry顶点位置分布状态。

// 查看模型局部坐标系：判断几何体顶点坐标分布情况
const axesHelper = new THREE.AxesHelper(100);
mesh.add(axesHelper);

你可以浏览器控制台查看几何体顶点位置坐标

const geometry = new THREE.BoxGeometry(40, 100, 40);
console.log('顶点位置', geometry.attributes.position);

知识回顾：改变局部坐标系

你可以再次改变mesh位置，局部坐标系相对世界坐标原点偏移，但是相对自身几何体mesh.geometry位置不变，也就是几何体的顶点坐标不受影响。

mesh.position.x = 100;

几何体平移,改变几何体顶点坐标，这时候局部坐标系原点相对geometry位置发生变化。

geometry.translate(0,50,0);
console.log('顶点位置', geometry.attributes.position);

扩展：blender等建模软件中，建模的时候，也可以根据需要调整局部坐标系相对自身顶点坐标的位置。

根据顶点坐标设置片元颜色

position直接插值，不用modelMatrix变换，通过下面代码，在几何体高度y = 30.0位置设置光带。

// 片元着色器代码
void main(){
  if(vPosition.y > 30.0 && vPosition.y < 31.0 ){
    gl_FragColor = vec4(1.0,1.0,0.0,1.0);
  }
}

// 顶点着色器代码
void main(){
  // vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
  // 顶点位置坐标插值计算
  vPosition = position;//不考虑模型旋转缩放平移变换(modelMatrix)
}

在这种情况下，你再平移旋转缩放mesh，你会发现光带位置始终在mesh局部坐标系的高度y=30位置。

mesh.position.y = 50;
mesh.rotateZ(Math.PI / 6);

你可以在渲染循环中，设置一个旋转动画，查看vPosition = position与vPosition = vec3(modelMatrix * vec4( position, 1.0 ));区别

function render() {
    model.rotateZ(0.01)
    renderer.render(scene, camera);
    requestAnimationFrame(render);
}
render();

顶点位置插值计算总结

插值后获取，可以或获取每个片元对应的局部坐标

void main(){
  // 布局坐标
  vPosition = position;//只考虑几何体的顶点位置xyz
}

插值后获取，可以或获取每个片元对应的世界坐标

void main(){
  // 世界坐标
  vPosition = vec3(modelMatrix * vec4( position, 1.0 ));
}

外部三维模型

提醒：三维建模软件，比如blender与threejs交互的时候，要注意blender中模型局部坐标系的设置对代码的影响。

如果美术给你一个三维模型，你可以用辅助坐标系AxesHelper可视化查看顶点位置坐标分布。

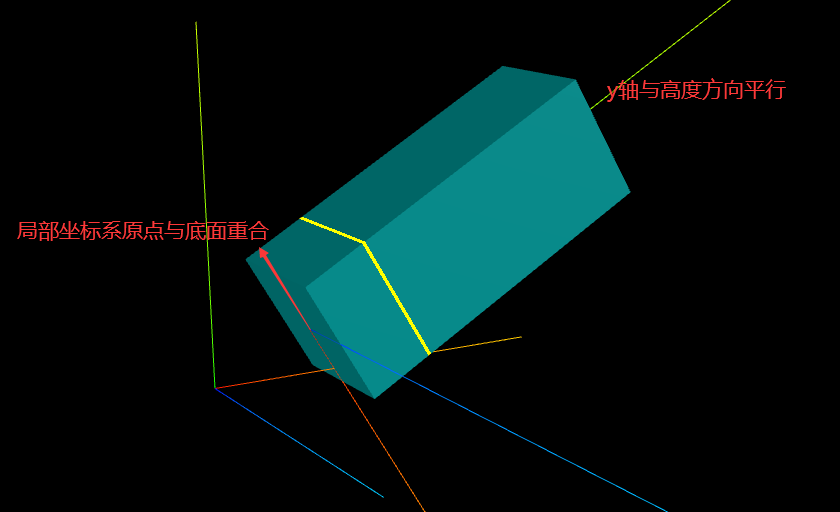

如果你用vPosition = position进行插值计算，来控制片元颜色，要注意局部坐标系坐标原点的设置。一般选择一个特殊的位置，没有固定要求，只要方便你写代码就行了。比如课程案例，是一个光带环绕长方体四周，这时候最好让局部坐标系的随便某个轴，沿着立方体高度方向，坐标原点与底部或中心重合。

loader.load("../外部模型.glb", function (gltf) {
  model.add(gltf.scene);
  const mesh = model.getObjectByName('长方体');
  // 查看模型局部坐标系：判断几何体顶点坐标分布情况
  const axesHelper = new THREE.AxesHelper(200);
  mesh.add(axesHelper);
})
